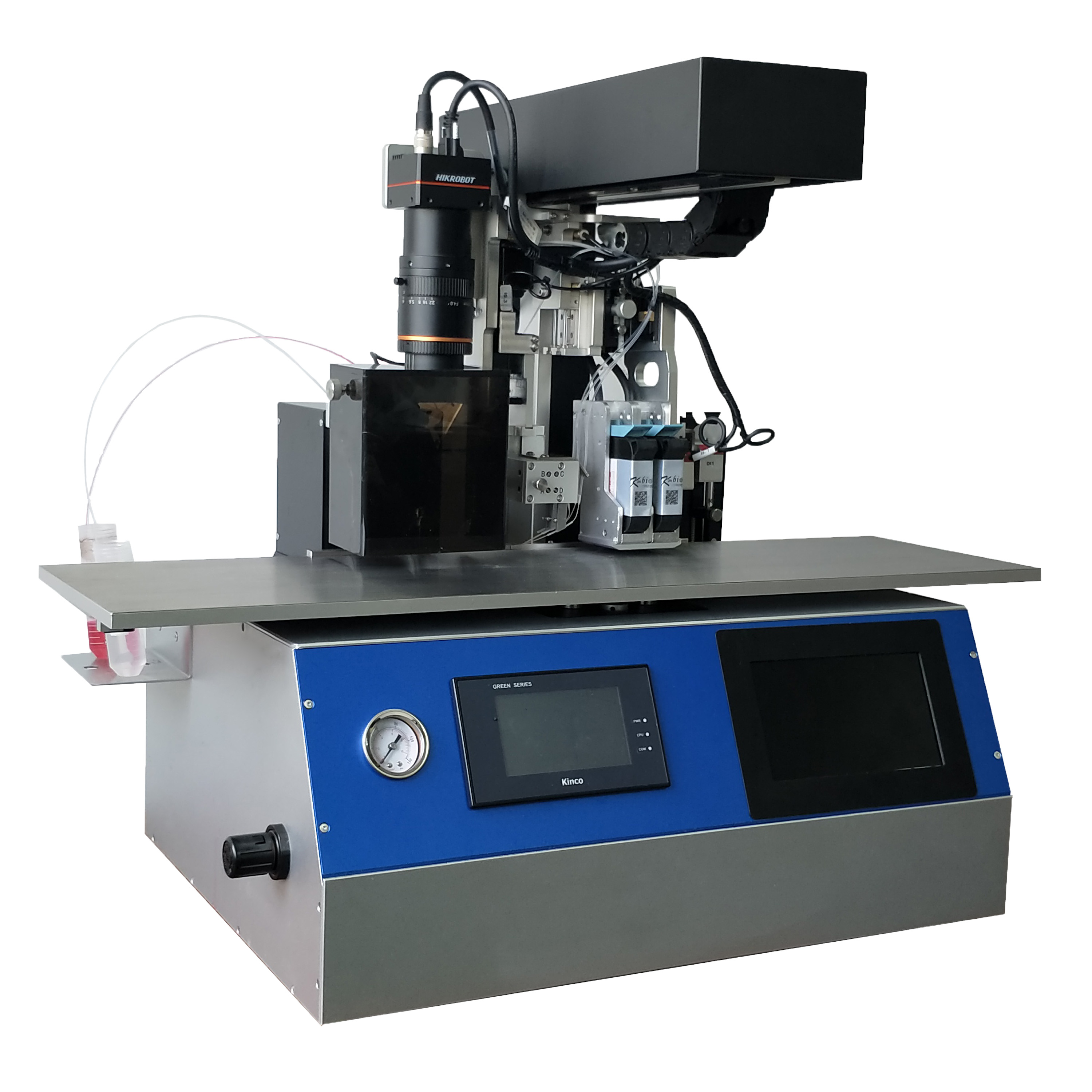

大平台視覺檢測劃膜噴線儀HM3230V

1. 核心定位：自動化生產與品質監測的一體化方案

HM3230V 不僅是一台劃膜噴金儀，更是一個在線品質監測站。它在大平台的基礎上集成了「視覺掃描系統」，能夠在生產過程中實時監控劃線質量，是追求「零缺陷」生產的高端製造商首選。

2. 核心技術亮點：智能視覺（V系列特點）

• 在線劃線檢測：配備高解析度工業相機，在噴塗後立即對 T 線與 C 線進行掃描。

• 斷線與均勻度報警：系統能自動識別是否存在「斷線」、「線條粗細不均」或「噴塗漏點」。一旦發現缺陷，系統會及時報警。

• 數據追溯：視覺系統可記錄每一片大板的劃線圖像，為產品的質量追溯提供數位化依據。

3. 設備功能與配置

• 大平台 + 真空吸附：擁有 540 x 224 mm 的大工作台面，並標配真空吸附功能，確保物料平整、不位移。

• 多泵聯動系統：標配 3 組精密陶瓷泵，支持多重檢測產品的高效包被。

• 三維精控：X、Y、Z 三軸完全電動控制，可通過軟件精確設定噴頭與膜的間距。

• 零殘留設計：採用特殊的管路與泵體設計，確保珍貴的生物抗體溶液無浪費。

4. 主要技術參數

• 產能效率：

  • 噴金速度：每小時 1200 - 1400 條。

  • 劃膜速度：每小時 200 - 300 大板。

• 精度參數：

  • 定位精度：±0.1 mm。

  • 液量範圍：劃線 0.2-9.99 µl/cm；噴金 1.0-9.99 µl/cm。

• 視覺系統：工業級 CCD 相機 + 專用視覺分析軟體。

• 設備體積：540 x 520 x 350 mm，重量約 35 KG

5. 為什麼選擇 HM3230V？

在快篩試劑的大規模生產中，一旦劃線出現斷裂或不均，往往要到最後成品檢測階段才會發現，屆時會造成大量的物料浪費。HM3230V 的價值在於：

1. 預防報廢：在包被階段就揪出問題，避免後續昂貴的貼合與裁切工序浪費在廢品上。

2. 數位化管理：符合現代化藥廠對生產過程全記錄的要求。

3. 穩定性極高：大平台結構配合智能視覺，確保每一片出廠的大板都符合嚴苛的產量標準。

這台設備是將「製造」提升至「智造」層級的關鍵工具，特別適合對品質控制（QC）要求極高的螢光定量檢測或醫療級快篩產品。
