     SPR表面電漿共振
生物分子交互作用分析儀

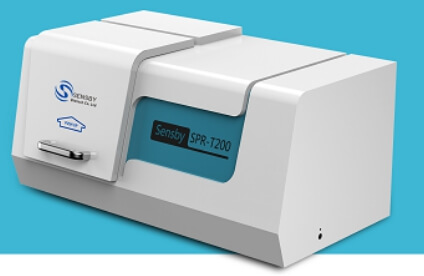

儀器 SPR-T200 是基於表面等離子體共振(SPR)技術來即時跟蹤生物分子間的相互作用,不需任何標記物的技術。該設備通過固定波長,測量角度反射光譜獲得分子相互作用資訊;也可固定入射角度,測量分子相互作用動力學曲線。

SPR-200可進行:
1、動力學常數的測定
2、樣品濃度的測定
3、分析相互作用模式
4、複合物功能分析






一、型號
/Model
SPR-T200
二、技術參數/Specifications

光源
Light Source

類型/Type

He-Ne Laser

波長/wavelength

632.8nm

轉檯
Rotation Stage

轉檯數量
Number of Rotation stage

Motor 1, sample motor
Motor 2, detector motor

轉檯控制
Control of rotation stage

軟體自動控制
Automatically control

轉檯角度精度
Rotation angular resolution

0.01°
可升級 T210 = 0.001°/ upgradable to T210 = 0.001°

轉檯旋轉角度範圍
Rotation angles

0-360°(Motor 1)
0-180°(Motor 2)

最佳測量角度範圍
Optimal measurable angles

15-80°(incident angle)
(for prism 1.745)

轉檯防撞系統
Anti-collision system

兩個行程開關 AZ-721 detector motor 超出 0-180°範圍時關閉電機2 limit switches AZ-721, used to switch off the detector motor when it runs beyond 0-180°.

角度校準
Angular calibration

半自動
Semi-automatic

載物台
Stage

平臺控制類型
Motion Type

手動
Manual

移動平臺
Translation stage

XYZ 移動平臺

檢測器
Detector

光檢測器
Photo detector

光電二極體
Photo-diode detector

流通系統
Flow Cell System

進樣系統
Injection system

蠕動泵
Peristaltic Pump

型號 Type

BT100-2J

通道數
Pump channels

2

進樣控制
Injection Control

自動和手動均可
Both Automatic and Manual

進樣體積
Injection Volume

50-750 μl

流通池容量
Flow Cell Capacity

20-100 μl

流通通道數量
Flow Cell Number

單通道(可升級)
Single Channel (Upgradeable

基本參數
Basic Parameters

設備尺寸
Instrument Size

1250 mm*600 mm*800 mm

設備重量
Instrument Weight

120 kg

折射率靈敏度
Sensitivity

1x10-6 RIU
Depends on the sensor chips

配件
Accessories

棱鏡
Prism

折射率/Refractive index, 1.745
可調換/Exchangeable

流通池
Flow cell

Quartz and PDMS


Tubes

2 Stops, Tygon R3607,
ID:0.64mm; Wall:0.91mm

匹配油
Matching Oil

1.7000±0.0002
Cargille Labs

樣品晶片
Sample Chips

Sensor chips with 50 nm Au
可定制/Customizable

其他
Others

電源
Power Supply

220V/50 HZ AC

軟體
Software

Sensby SPR

作業系統
System

Windows 7, 10


三、設備可以實現功能/Functions of SPR-T200
  儀器 SPR-T200 是基於表面等離子體共振(SPR)技術來即時跟蹤生物分子間的相互作用,不需任何標記物的技術。該設備通過固定波長,測量角度反射光譜獲得分子相互作用資訊;也可固定入射角度,測量分子相互作用動力學曲線。SPR-200可進行:1、動力學常數的測定;2、樣品濃度的測定;3、分析相互作用模式;4、複合物功能分析。

The instrument SPR-T200 is based on Surface Plasmon Resonance (SPR) technology to monitor the interaction of biomolecules in real time. The molecular interactions information is obtained by measuring the angular reflection spectroscopy at a fixed wavelength; or measuring the kinetic of molecular interactions through reflectivity intensity changes at a fixed incident angle. SPR-T200 is able to perform the determination of kinetic constant, detection of sample concentration; analysis of the interaction modes.


四、設備的主要應用領域/Main Application Field of SPR-200

蛋白質組學研究(Proteomics

免疫測定法(Immunoassay

新藥研發(Drug Discovery

疫苗開發(Vaccine Development

癌症研究(Cancer Research

暫態結合(Transient Binding

信號傳遞 (Cell Signaling )

配體垂釣(Ligand Fishing

多分子複合物的結構和組裝( Multi-molecular Complexes

結合特異性(Binding Specificity

分子識別(Molecular Recognition

結構與功能的關係(Structure-function Relationship

免疫調節(Immune Regulation

酶反應(Enzyme Reaction


五、基本原理/Principle

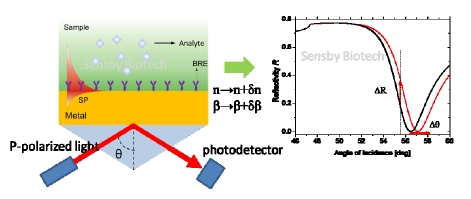

  如圖所示,SPR-T200 分子相互作用儀器的原理是波長 632.8 nm 的鐳射形成的 p 偏振光,到達棱鏡後激發金屬表面的表面等離子體發生共振。通過改變入射光角度 θ,即時檢測反射光強度的變化 R,根據反射光強度變化 ΔR 或共振角度的變化 Δθ,實現分子相互作用的檢測;也可以通過固定角度,測量反射光強的變化曲線獲得分子相互作用動力學常數。
