XYZ三維劃膜噴金儀 HM3030/HM3035

技術參數：

1. 核心功能與特點

• 二合一設計：集成了「劃膜」與「噴金」兩大功能，一台機器即可完成兩種工藝。

• 三維精準定位：

  • X軸、Y軸、Z軸均由電機驅動。

  • 用戶可以直接在操作界面輸入數值進行三維定位，確保劃線位置與噴金高度的極高精準度。

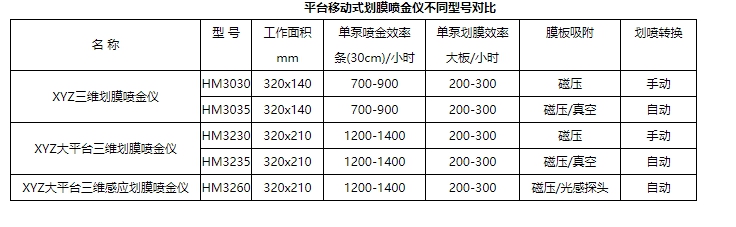

• 版本差異：

  • HM3030：標準型。

  • HM3035：增配了真空吸附平台（能更牢固地固定膜片）以及劃膜/噴金自動轉換模組。

• 溶液零殘留：設計上力求溶液殘留量接近於零，節省昂貴的生物原料。

• 高定制性：支持訂制更多的劃膜頭或噴金頭，以滿足複雜的產品生產需求。

2. 主要技術參數

• 生產效率：

  • 劃膜：每小時可處理 200-300 片大板（30cm）。

  • 噴金：每小時可處理 700-900 條（30cm）。

• 工作面積：540 x 150 mm（實際工作區約 320 x 140 mm）。

• 液量控制：

  • 劃線液量：0.2 - 9.99 μl/cm。

  • 噴金液量：1.0 - 9.99 μl/cm。

  • 最低排液量：1 μl。

• 泵容量：劃膜泵標配 500 μl；噴金泵標配 1000 μl。

• 精密度：劃線頭定位精度達 ±0.1mm。

• 間距調節：劃膜筆最小間距為 3mm，採用絲桿無級調節。

3. 設備規格

• 體積：540 x 450 x 350 mm。

• 重量：28 KG（屬於桌上型設備，移動與擺放相對方便）。

• 運動速度：平台往復速度為 50-200 mm/s。

4. 應用場景

該設備主要適用於診斷試劑研發實驗室或中小型生產線，用於生產：

• 新冠 (COVID-19) 抗原檢測條

• 早孕檢測試紙 (HCG)

• 藥物濫用檢測

• 其他各各類膠體金或螢光免疫層析產品

這台機器是免疫層析診斷行業中非常基礎且核心的生產設備。
